Installations solaires de Cerdagne (1/12)
Le four solaire d'Odeillo

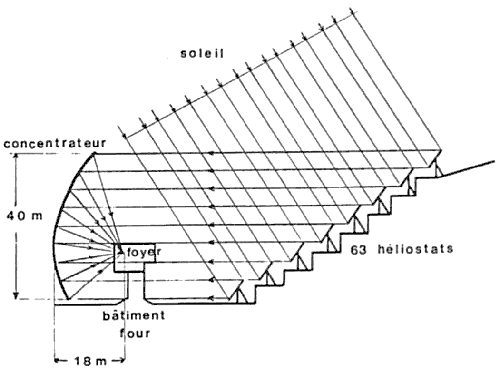

...ou une description du four solaire de 1000 kW et du principe de la double réflexion :
| "Situé à 1600 mètres d'altitude, le four solaire de 1000 kW d'Odeillo (Pyrénées-Orientales)
a été en grande partie conçu suivant les principes et les enseignements tirés de l'expérience
acquise à Mont-Louis (Pyrénées-Orientales) : dès 1952, un four solaire maquette de 50 kW y avait
été construit par le CNRS, à l'initiative de F.Trombe. Mais Odeillo doit être considéré comme
une installation d'échelle industrielle, un prototype très performant qui concentre 1000 kW
de puissance sur un cercle de 80 cm de diamètre, et permet d'atteindre des températures de
3200°C. La concentration maximale réalisée est de 12000 environ, pour une concentration moyenne
(rapportée à l'image de Gauss, qui mesure 18 cm de diamètre) de l'ordre de 2000. Le four solaire

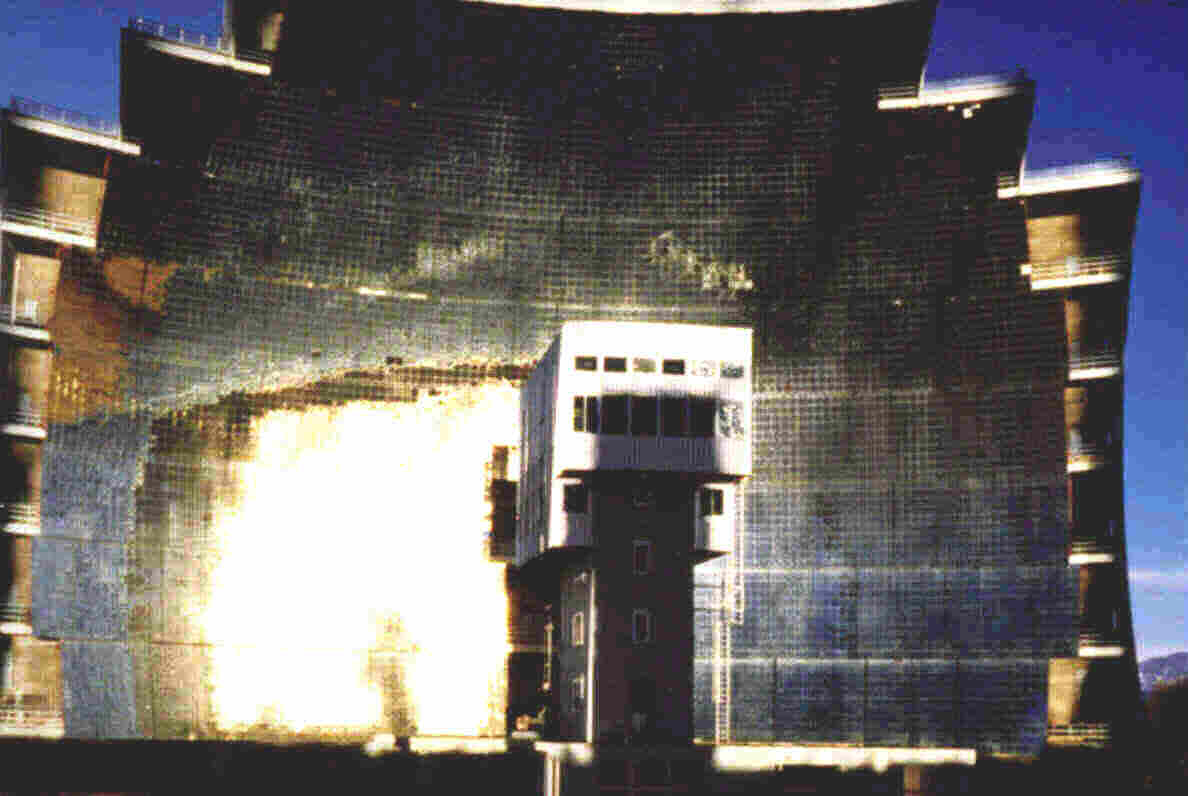

lui-même peut se décomposer en trois parties principales : 1) Au nord, un champ d'héliostats plans qui assurent le suivi du soleil grâce à un asservissement en boucle fermée. 2) Au sud, un concentrateur fixe de 54 x 40 m, en forme de paraboloïde de 18 m de focale, tronqué en sa base et supporté par le bâtiment qui abrite l'ensemble du Laboratoire. 3) Au voisinage du foyer, un bâtiment four permettant l'accès à la zone de travail." |
| "Contrairement à ce qu'on pourrait penser, l'atout majeur de l'installation n'est pas la température très élevée qui est atteinte au foyer (3200°C est une belle performance, mais qui peut être ponctuellement réalisée sur des concentrateurs à pièce unique, du type miroirs de DCA), mais le fait que des densités de flux importantes sont concentrées sur des surfaces de dimensions significatives; cela est particulièrement important dans le domaine des essais de matériaux." |
